最近，我将市面上常见的铝合金夹具按彩钢瓦板型和功能用途进行了梳理。

🏗️ 一、 按彩钢瓦板型分类的主流夹具

不同的彩钢瓦波形和尺寸需要匹配特定的夹具，这是选型的**步。以下是几种最常见的类型：

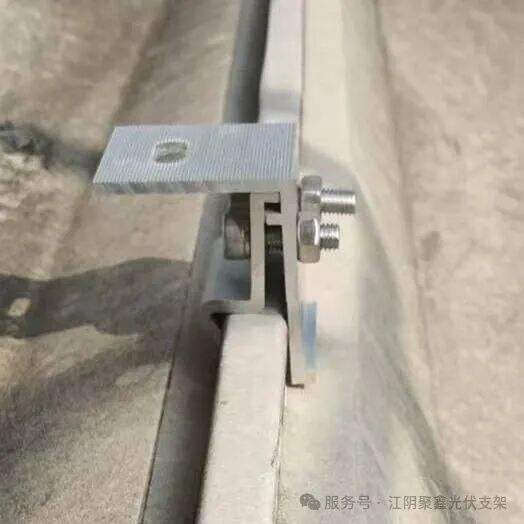

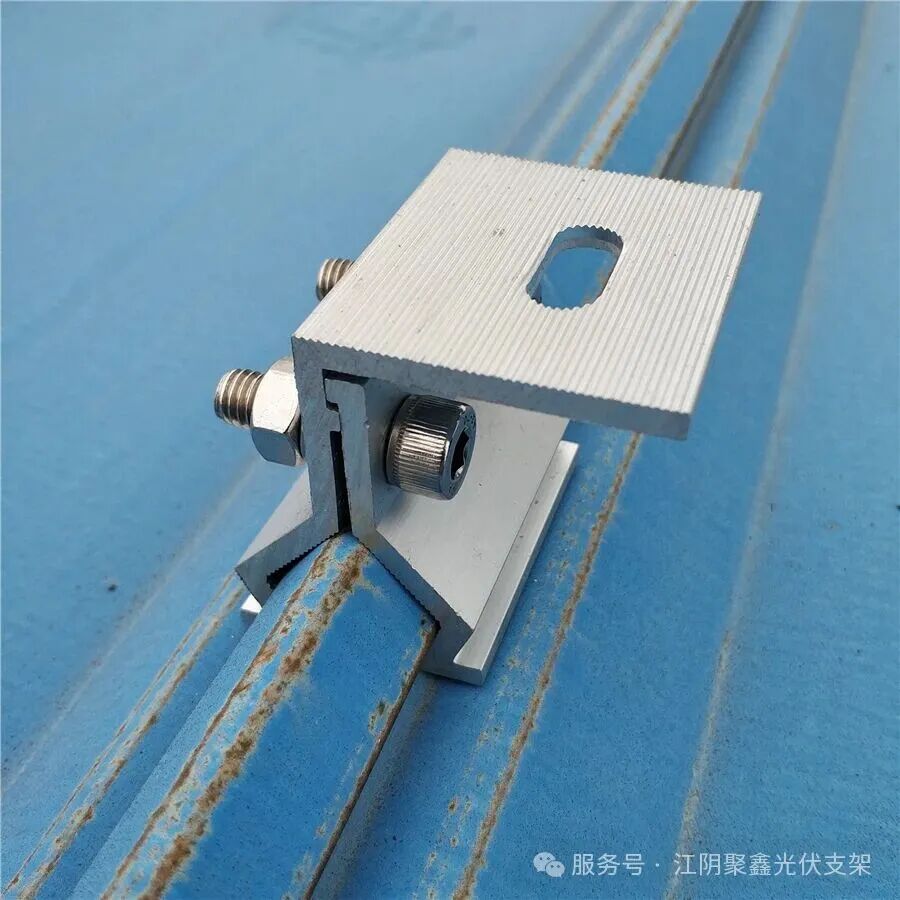

1. 角驰型夹具（适用于820、760、470/475型）
这是目前应用最广泛的类型，主要用于大型工业厂房和公共建筑。

• 820/760角驰夹具： 通常用于大波距的屋顶。它们多采用无穿孔设计，通过咬合固定在波峰上，能有效避免漏水。这类夹具抗拉拔力强（通常设计抗风能力大于1000N），非常适合用于需要高稳定性的光伏电站安装。

• 470/475角驰夹具： 常用于相对波距较小的屋顶。市面上有单片式和双片式（组合式）设计。双片式夹具通常由底座和锁紧件组成，安装更灵活，常用于固定支架或作为防风夹进行二次加固。

•


2. 直立锁边/430型夹具

主要用于铝镁锰板或特定的直立锁边彩钢瓦。

• 这类夹具设计非常注重热胀冷缩的适应性。它们通常采用特殊的卡扣结构（如偏心轮与U型槽配合），允许板材在温度变化时产生微量位移，避免因应力导致板材变形或断裂。它们也是高端建筑屋顶安装监控支架的理想选择。

•


3. T型与梯形夹具

• T型夹具： 结构简单，通常呈“T”字形，通过螺栓穿过波谷固定。虽然安装简便，但因为涉及打孔，通常需要配合防水胶垫使用，常用于固定走道板或设备支架。

•


• 梯形夹具： 适配梯形波纹的彩钢瓦，通常也是通过侧面或波谷固定，结构稳固，常用于老旧厂房的改造项目。

•


🛠️ 二、 按功能场景的适配方案

除了匹配瓦型，你还需要根据具体的用途来选择夹具的组合方式：

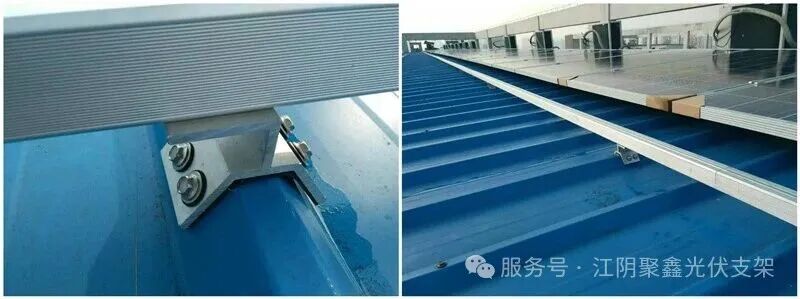

☀️ 1. 光伏电站安装

这是目前铝合金夹具**的应用场景。

核心需求： 高强度、耐腐蚀、无损防水。

• 配置方案： 通常使用“彩钢瓦夹具 + 转接件 + 光伏导轨”的组合。

• 特点： 优质的光伏夹具会采用6063-T5或6005-T5高强度铝合金，并经过阳极氧化处理（膜厚通常在12-15um），以确保在户外环境下使用寿命超过25年。对于角驰型屋顶，通常直接卡在波峰；对于梯形屋顶，则可能需要使用带隔热垫的特殊夹具，防止产生冷凝水。

•


📡 2. 防风固定（二次加固）

很多老旧厂房的彩钢瓦容易被大风掀起，需要进行“二次加固”。

核心需求： 抗拉拔力、防滑。

• 配置方案： 使用专门的防风夹或抗风夹具。

• 特点： 这类夹具底部通常设计有防滑齿纹或橡胶垫，能紧紧咬合在彩钢瓦上。它们可以将彩钢瓦牢牢固定在檩条上，分散风压，防止屋面板被强风掀起。

•

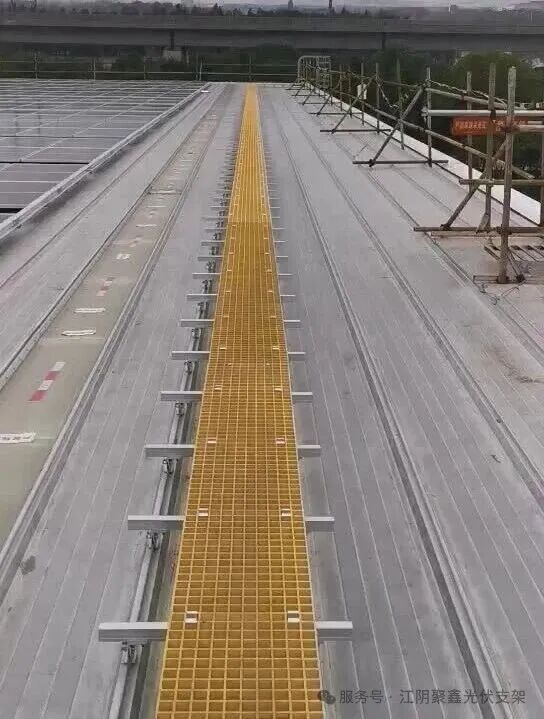

🚶 3. 走道板安装

为了方便工人在屋顶检修或维护光伏板，需要铺设安全通道。

核心需求： 承重高、防滑、宽度适配。

• 配置方案： 通常使用L型夹具或专用走道板支架。

• 特点： 这类夹具安装在彩钢瓦的波峰或特定肋部，上面铺设铝合金踏板。它们的设计必须保证人员行走时的安全性，通常会配合防坠落装置一起使用。

•


📹 4. 监控设备安装

在厂房屋顶安装监控摄像头或避雷针。

• 核心需求： 灵活转接、抗震动。

• 配置方案： 利用彩钢瓦夹具作为底座，配合立杆和抱箍。

• 特点： 可以直接利用光伏或防风夹具的底座，通过转接法兰安装立杆。这样既不用破坏屋面防水层，又能保证立杆的稳固，防止摄像头因风力晃动。

•


📊 三、 常见彩钢瓦夹具参数对比

为了方便你快速区分，我做了一个简单的参数对比表：

💡 四、 选购与使用建议认准材质：

务必选择6063-T5或6005-T5牌号的铝合金，并确认表面经过阳极氧化处理。劣质铝材在户外暴晒下容易氧化粉化，导致断裂。

1. 匹配瓦型： 一定要测量好你屋顶彩钢瓦的波峰高度、波距和板厚。如果不确定，可以提供瓦型照片或CAD图纸给厂家确认。

2. 关注配件： 夹具的紧固螺丝同样重要。建议配套使用304不锈钢内六角螺栓，避免螺丝生锈导致维护困难。

3. 特殊环境： 如果你的项目位于海边或化工厂（高盐雾、高腐蚀环境），建议要求厂家提高阳极氧化膜的厚度，或者对关键接触部位增加防腐胶垫。


希望这些信息能帮你精准地选到适合你项目的铝合金夹具！如果你对某种特定板型的安装细节还有疑问，随时留言。
